鋼筋施工現場常見45個“致命”錯誤！
2017-02-21 10:35:57 885 admin
一、基礎常見錯誤
1、基礎梁接頭位置不對，按樓層框架梁接頭位置設置，且沒有錯開（基礎梁與框架梁的受力正好相反，接頭亦然）。

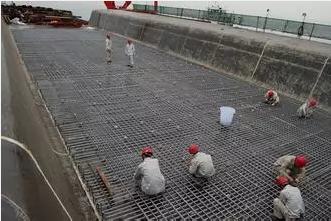

2、筏板鋼筋接頭在施工縫處預留長度不夠，且接頭沒錯開。
3、基礎馬凳擺放錯誤，如果換一方向，每一排馬凳可省一固定用通長鋼筋?；蛘?，馬凳上通長鋼筋利用筏板上部同方向縱筋。
4、筏板面積較大，卻仍按50%接頭百分率，未按25%百分率接頭，導致鋼筋接頭浪費。
5、底板縱筋接頭長度有的太長，超過一個搭接長度，有的則太短，不能滿足規范所要求的長度。底板通長筋沒綁扎成平行直線，導致同截面鋼筋根數不同。
6、承臺按規范是不縮減的，設計“優化”按獨立基礎構造搞成縮減，這屬于設計的偷工減料。
7、筏板封邊構造沒按規范和設計，擅自設置筏板上下縱筋彎折長度。
8、筏板縱筋接頭設置在后澆帶內（縱筋接頭不宜設置在后澆帶位置）。
9、接樁鋼筋并在一塊。

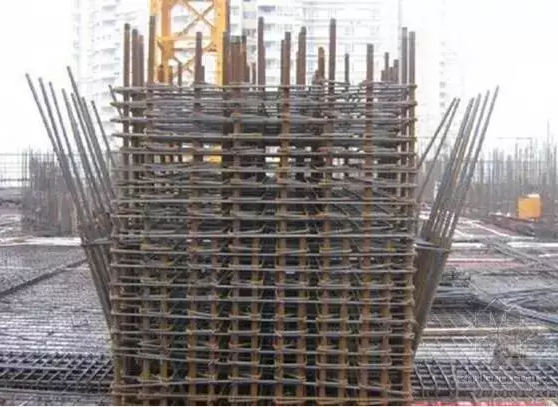

二、柱常見錯誤
1、頂層邊柱均未設置彎折，11G101規定是當采用柱外搭接時，柱外側可不彎折，但柱內側鋼筋當梁高度小于錨固時均要求彎折。
2、頂層中柱彎折，頂層中柱縱筋如果在梁內滿足直錨就不需要彎折。
3、柱梁節點箍筋未設置或間距太大。柱梁節點是核心節點，是抗震的關鍵節點，寧可少放梁縱筋也不能省掉梁柱節點內的箍筋。
4、柱縱筋沒有長短交錯，這是鋼筋翻樣問題，對柱上下鋼筋根數發生變化時沒在下層調整豎向鋼筋長度，導致接頭未能錯開。
5、柱保護層未滿足最小保護層厚度。
6、有的暗柱很長，暗箍筋采用U形，增加鋼筋接頭，應該是封閉式箍筋，可節約鋼筋。
7、暗柱箍筋有內折角，這是不允許的。兩個箍筋相交或錨固形成的角度不屬于內折角。
8、無地下室柱加密從正負零以上H0/3，應該是從基礎頂面開始算起。
三、墻常見錯誤
1、墻水平筋（外側與內鍘）在同一位置搭接，沒有按接頭百分率錯開接頭。
2、墻水平筋接頭未設置在受力最小處。外墻外側水平鋼筋應位于跨中三分之一或墻高四分之一區域，外墻內側應位于支座及支座附近。
3、地下室外墻豎向鋼筋接頭位置錯誤，根據規范外墻外側豎向鋼筋應位于墻高中間的三分之一區域，外墻內側豎向縱筋應位于墻高根部的四分之一區域。
4、外墻外側鋼筋頂模，無保護層，外墻外側鋼筋露筋后果很嚴重，最終把整個外墻破壞掉。外墻外側是直接接觸泥土和水，保護層不少于40mm。
5、結構總說明未注明頂板是外墻的簡支承還是彈性嵌固支承，施工也沒按照其施工，外墻縱筋彎折按墻厚減保護層，不知施工依據什么，還是想當然。
6、墻縱向鋼筋搭接長度過長，直接按墻高度。墻封頂時墻豎向鋼筋應該是減去下面預留長度再加搭接長度。
7、墻拉筋綁扎不規范，要么間距不對，要么做法不對，如沒拉住墻水平筋，要么拉筋長度不對，施工時不是垂直拉而是斜拉。
四、梁常見錯誤
1、梁支座鋼筋包括第一排支座負筋伸入支座均為L0/4（設計問題）。
2、主次梁交接處，主梁兩側增加附加箍筋。主梁在次梁位置未布置正常箍筋，直接布三道附加箍筋。
3、梁底筋一般都未綁扎。工人的借口是綁不到，其實是完全可以綁到的，先把梁抬高，用鋼管支架固定，待梁上下鋼筋包括腰筋全部綁扎完成后再把梁落下去就是，這是簡單的施工工藝。不綁屬于偷工減料，不綁，梁鋼筋糾結在一塊，影響其受力。
4、梁拉鉤施工按一端90度，一端135度，應該都為135度，當然拉鉤兩端都加工成135度不好放，可以先一端加工成90度，待綁扎完后再用扳手彎成135度。
5、非抗扭的非框架梁下部縱筋伸入支座為錨固長度，平法要求12d，這完全是無謂的浪費。
6、梁洞口周圍未布置鋼筋。規范嚴禁在梁上開洞，但也不可避免要在梁上開洞，補救措施就是對洞口進行加強。
7、梁接頭沒有設置在受力較小處（上部縱筋為跨中三分之一區域），而是設在受力最大處，有的把梁上部鋼筋設在梁支座處或附近。
8、屋面梁上部縱筋彎曲內徑不符合規范，規范要求>6d,8d，不過，這個一般是做不到。
9、吊筋按次梁高度施工，應該是按主梁高度施工。
10、梁墊塊做法不對，墊塊強度不夠而粉碎，導致梁直接與模板接觸，露筋無疑；有的用橫筋直接支承在板上。
11、梁拉筋漏放或斜放，有的沒綁扎，起不到拉筋作用。
12、梁二排鋼筋位置不對，離梁頂距離過大，起不到受力作用。
13、梁上部鋼筋采用綁扎接頭卻未在接頭位置加密箍筋，按規范要求在接頭位置設置橫向箍筋，間距為min(5d,100)，實際是很難做到，如果按規范做，幾乎變成全加密。梁縱筋最好采用機械連接或焊接（非電渣壓力焊），這樣，就不需要對接頭進行箍筋加密了。
14、梁上部鋼筋間距過密，混凝土澆筑困難。
15、幾個方向梁相交重疊，梁上部鋼筋無保護層甚至超過梁高度，這種情況可以把次梁上部縱筋放在主梁上部縱筋之下解決之。
16、非框架梁是非抗震，其箍筋無需彎成135度，平直段也無需10d。如果非框架梁設計是按非抗震考慮，其箍筋的彎鉤可做成90度，平直段長度為5d。
五、板常見錯誤
1、板筋的搭接長度過長。
2、板上部鋼筋接頭位置錯誤，板上部鋼筋接頭應在跨中，卻設置在支座。
3、板接頭百分率50%。未按25%施工。
4、板下部縱筋伸入支座長度未按規范，按全支座施工，規范為max(5d,b/2)
5、板上部縱筋伸入支座La，實際施工不管支座有多寬均按伸入支座對邊彎折15 d，當支座寬度不能滿足錨固長度時才需要彎折15d，如果滿足且支座很寬，板上部鋼筋可以彎折，但彎折長度加在支座內平直段長度等于錨固長度即可，沒有必要一定但到支座外側，因視情況而定。
